Установка цвета слоев печатной платы

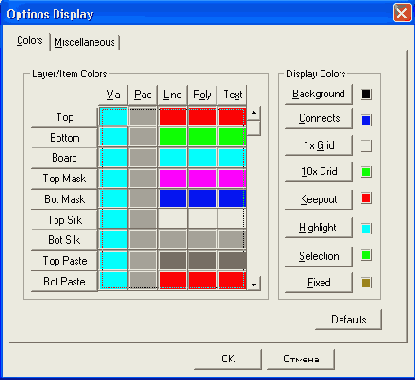

Рисунок 4.4. Установка цвета слоев печатной платы

  • Via - переходные отверстия;
  • Pad — выводы компонентов;
  • Line — проводники и линии;
  • Poly - полигоны;
  • Text — текстовые данные.

По умолчанию установлена следующая структура слоев печатной платы:

  • Top, Bottom - верхняя и нижняя стороны платы соответственно;
  • Board - контур платы;
  • Top Mask, Bot Mask — маска пайки на верхней и нижней стороне платы;
  • Top Silk, Bot Silk — шелкография на верхней и нижней стороне платы (контуры компонентов и т. п.);
  • Top Paste, Bot Paste - вставка пайки на верхней и нижней стороне платы;
  • Top Assy, Bot Assy - вспомогательные атрибуты на верхней и нижней стороне платы. Всего же может быть установлено 999 слоев информации;
  • DRILL - для отверстий в ПП.

Дополнительные параметры монитора можно устанавливать в закладке Miscellaneous (Рисунок 4.5).
