Пример полигона металлизации

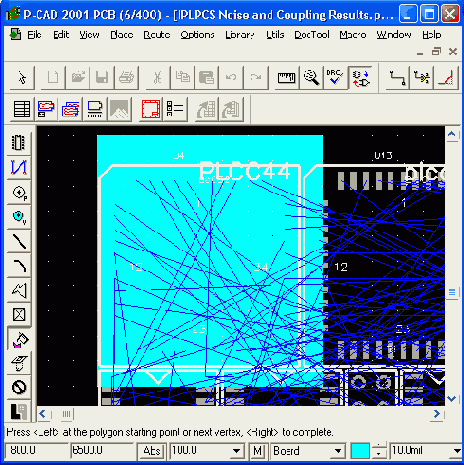

Рисунок 4.31. Пример полигона металлизации

После обработки вырезов в сигнальных цепях зачастую остаются «островки» с малыми размерами и не присоединенные ни к одной цепи. Для очистки области металлизации от таких «островков» используются опции закладки Island Removal (Рисунок 4.32):

  • Minimum Area - удаляются «островки», имеющие площадь, меньшую, чем заданная в окне;
