Группы сигнальных слоев

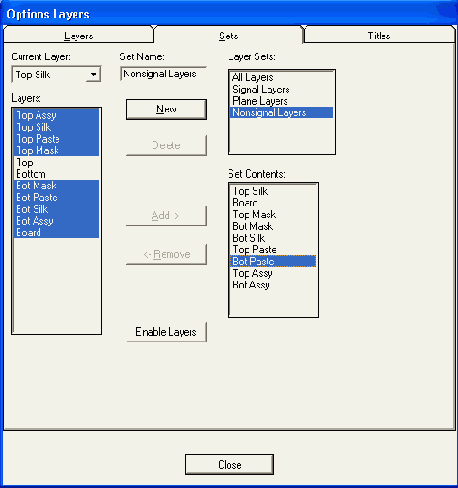

Рисунок 4.7. Группы сигнальных слоев

В закладке Titles меню Options/Layers (Рисунок 4.8) можно редактировать оформление послойных чертежей печатной платы и ее сборочного чертежа (если установлена утилита P-CAD Document Toolbox).

В окне Layers отображается список установленных слоев платы.

Границы изображения листа с высотой и шириной, установленными соответственно в окнах Height и Width области Border, могут быть выведены на экран установкой флажка Display Border.

Если точка привязки границы листа не совпадает с левым нижним углом рабочего поля, то в области Relative Origin задаются координаты точки привязки.

Деление листа на зоны по границе листа форматки в горизонтальном и вертикальном направлениях производится в области Zones и подобластях Horizontal и Vertical. В окнах # of Zones задается число зон, а вид их нумерации - алфавитный или цифровой, определяется соответственно флажками Alpha (буквенный) или Numeric (цифровой). Направление увеличения номеров зон сверху вниз и слева направо устанавливается флажками Ascending и Descending соответственно. При включении флажка Annotate Zone Information видно отображение нумерации зон на экране. Стиль текста для нумерации зон выбирается в окне Text Style.
