Основы AutoCAD


Ввод команд


Команды являются важнейшими элементами графического пользовательского интерфейса AutoCAD, поскольку все изменения в системе происходят в результате выполнения той или иной команды. В AutoCAD 2000 существует около 800 команд. Для большинства приложений Windows стандартным способом ввода команды является манипуляция с системным или контекстным меню. В AutoCAD существует несколько возможностей ввода различных команд через использование:

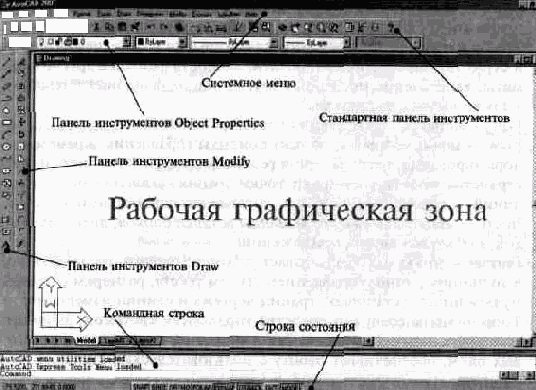

Рис. 1.1. Рабочий экран AutoCAD

• системного меню;

• контекстных меню;

• панели инструментов;

• командной строки

Использование системного меню

В самом верху экрана находится строка заголовка, аналогичная строке заголовка любого Windows-приложения (в ней находится имя программы, в нашем случае — AutoCAD, и имя текущего чертежа), а сразу под ней — строка системного меню (рис. 1.2), состоящая из следующих выпадающих меню:

Рис. 1.2. Системное меню AutoCAD 2000

— стандартное Windows-меню, содержащее команды управления внешним видом и расположением области чертежа

• File — меню, предназначенное для открытия и сохранения новых и существующих чертежей, печати, экспорта файлов в другие форматы, выполнения некоторых других общих файловых операций, а также выхода из системы,

• Edit — меню редактирования частей рабочей зоны,

• View — меню, которое содержит команды управления экраном, панорамирования, переключения режимов пространства листа и пространства модели, установки точки зрения, удаления невидимых линий, закраски, тонирования, управления параметрами дисплея,

• Insert — меню, содержащее команды вставки блоков, внешних ссылок и объектов других приложений,

• Format — это меню обеспечивает работу со слоями, цветом, типом и толщиной линий, управлением стилем текста, размерами, стилем мультилиний, установкой границ чертежа и единиц измерения;

• Tools — меню содержит средства управления системой, включает установку параметров черчения и привязок с помощью диалоговых окон, обеспечивает работу с пользовательской системой координат,
