Основы AutoCAD


Усовершенствованный вывод графической информации на печать - часть 4


Оформление Листов проекта (на примере старого чертежа)

1. Откройте чертеж “NewLayout” (смотрите файл на CD-ROM — “NewLayout.dwg”). Этот чертеж выполнен в предыдущей версии AutoCAD. Обратите внимание на наличие только одной закладки листов (в предыдущих версиях было только одно представление пространства листа).

2. Переименуйте закладку листа (Layouti). Для этого нужно установить графический курсор на закладке Layouti, и, щелкнув правой кнопкой мыши, из открывшегося контекстного меню (рис. 5.1) выбрать строку Rename. Далее в появившемся диалоговом окне следует написать новое имя закладки листа, в нашем случае — FormatAO Listl.

Рис.5.1. Контекстное меню

3. Создадим новую закладку листа. Опять установите графический курсор на закладке FormatAO Listl, и, щелкнув правой кнопкой мыши, из открывшегося контекстного меню выберите строку Move or Сору (перенести или скопировать).

4. В открывшемся диалоговом окне Move or Сору (рис. 5.2) в разделе Before layout: (порядок следования листов) выберите (move to end).

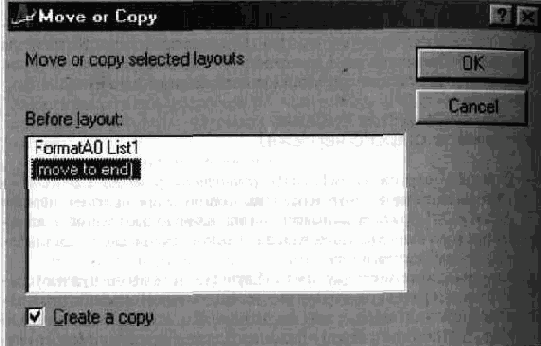

Рис. 5.2. Диалоговое окно создания новой закладки листа

5. Щелкните по метке Create а сору (создать копию).

6. Нажмите ОК. В чертеже теперь две закладки листов — FormatAO Listl и FormatAO List 1(2).

На заметку

При пустом значении метки Create а сору в диалоговом окне Move or Сору можно изменять порядок следования закладок листов проекта.

Создание сплайнового плавающего видового экрана

1 Включите слой Help, содержащий границы плавающих видовых экранов, и полностью удалите правый лист проекта (рис. 5.3) он будет на другой закладке).

Рис. 5.3. Выделите все объекты, затем нажмите клавишу Del

2. Увеличьте вид А на оставшейся форматке (слева от штампа).

3. Сделайте слой Help текущим.

4. Используя пиктограмму (Splain) из инструментальной панели Draw, создайте сплайн (он должен быть серого цвета) вокруг старого вида А (рис. 5.4).

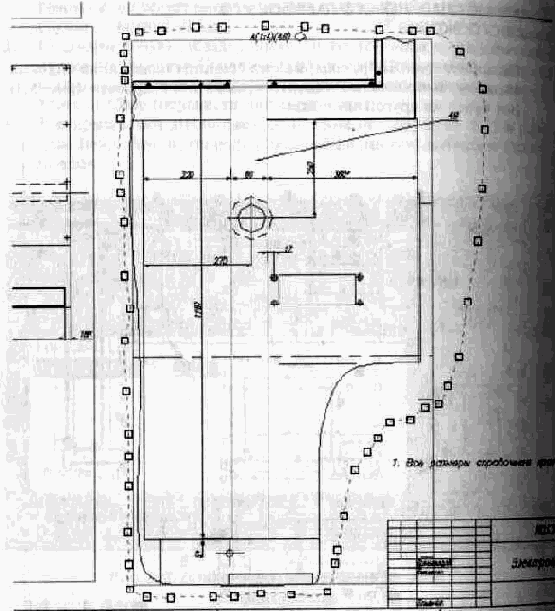

Рис. 5.4. Создание сплайна вокруг вида А

На заметку

Сплайн можно замкнуть, нажав правую кнопку мыши и выбрав в контекстном меню строку Close.
