Основы AutoCAD


Усовершенствованный вывод графической информации на печать - часть 10


4. В системном меню File выберите строку Plot или нажмите Ctrl-Р.

5. В ответ на запрос системы (рис. 5.19) выберите No.

Рис. 5.19. Запрос системы перед печатью

6 В открывшемся диалоговом окне Plot в окне Plot to file в поле File name впишите имя файла с расширением DWF (или оставьте по умолчанию, как в нашем случае).

7. Немного ниже, в окне Location, укажите месторасположение этого файла на сети или в Internet (рис 5.20).

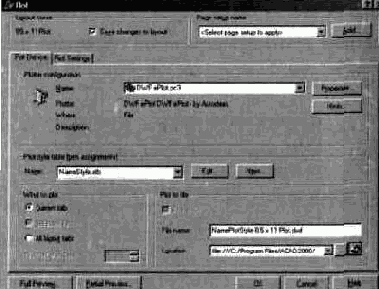

Рис 520 Подготовка для вывода графической информации в DWF-файл

На заметку

DWF-файлы просматриваются WHIP-драйвером и могут быть использованы для создания в сети библиотек символов, их передачи по электронной почте (их размер в 10 раз меньше исходного DWG-файла). Эти файлы не редактируются. Они позволяют просмотреть чертеж, отключить какие-нибудь слои и распечатать файл AutoCAD при этом не требуется WHIP-драйвер — бесплатный просмотровщик DWF-файлов.

Назначение именованного стиля на примитив

1. Выделите любой текст в видовом экране.

2. Нажмите правую кнопку мыши и в появившемся контекстном

меню выберите Quick Select. 3 В открывшемся диалоговом окне Quick Select в выпадающем меню

Object type: установите Text, в окне Properties, выберите Color

(рис 5.21).

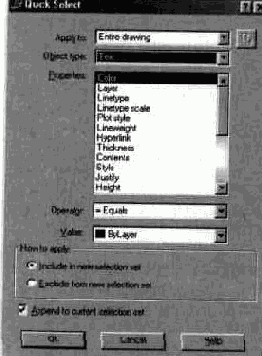

Рис. 5.21. Выбор текста с использованием Quick Select

4. Нажав кнопку ОК, вы сможете увидеть, что весь текст выделен.

5. Из выпадающего меню стилей Plot Style Control, находящегося в панели инструментов Object Properties, выберите Other (рис. 5.22).

Рис. 5.22. Работа с выпадающим меню стилей

6. В открывшемся диалоговом окне Select Plot Style выберите кнопку Editor (Добавить новый стиль для текстов).

7. Выберите Add Style (Добавить стиль) и в открывшемся диалоговом окне Plot Style Table Editor (рис. 5.23) установите следующие

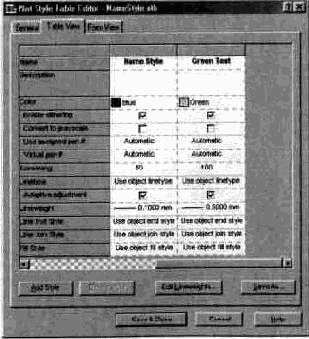

Рис. 5.23. Установка параметров нового стиля Green Text

параметры: имя стиля — Green Text, Color (Цвет) — Green (Зеленый), Lineweight (Толщина линий) — 0.5 mm. Завершите установку, нажав клавишу Save & Close. В диалоговом окне Select Plot Style в окне Plot Styles выберите созданный стиль Green Text (рис. 5.24).
