Основы AutoCAD


Информация о чертеже


В результате появления в AutoCAD 2000 функции Summary information Файл чертежа становится больше чем просто совокупностью объектов и их свойств. С помощью этой возможности можно внедрять вспомогательные данные в файлы чертежа, выполнять запросы и поиск этих файлов Пользователи, которые никогда не работали с AutoCAD, могут теперь, указав на файл DWG щелчком правой кнопки мыши и выбрав в контекстном меню строку Properties, видеть все доступные свойства чертежа.

Рассмотрим основные моменты.

1 Откройте чертеж “XrefOffice” (смотрите файл на CD-ROM — “XrefOffice dwg”).

2 Откройте диалоговое окно XrefOffice.dwg Properties (Системное меню File => Drawing Properties).

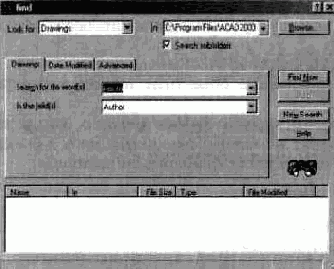

3 В появившемся окне внесите дополнительную информацию о чертеже Эта информация может быть использована DesignCenter и Windows Explorer для нахождения файла на диске или сети На закладке Summary можно ввести дополнительную информацию о проекте, ключевые слова, имя автора и т д

4 Сохраните чертеж XrefOffice. dwg в версии AutoCAD R14, дав ему имя XrefOffice R14 dwg Для этого нужно:

• открыть диалоговое окно Save Drawing As (Системное меню File => Save As);

• в выпадающем окне Save as type (рис. 2.39) выбрать AutoCAD R14/LT98/LT97 Drawing.

Рис 2 39 Диалоговое окно Save Drawing as

5. Запустите Windows Explorer и укажите на файл XrefOffice R14.dwg. Щелкнув правой кн опкой мыши, выберите в контекстном меню строку Properties. Вы видите, что информация о файле из AutoCAD 2000 сохран илась в формате версии AutoCAD R14.

На заметку

• Можно сохранять че_ртежи в формат до версии

AutoCAD R13. Запись чертежей в R12 возможна только в формате DXF.

• Версию, в которой будет сохранен чертеж, можно установить в диалоговом окне Saveas Options, вызвать которого можно наж ав на кнопку Options в диалоговом окне Save Drawing As.

• Будьте внимательны., так как установив в выпадающем списке Save all drawing as (рис. 2.40) какой либо тип файла, при следующем выполнении команды Save As сохранение чертежа будет происходить в установленном ранее формате.
