3DOrbit — инструмент визуального контроля и тонирования трехмерных объектов

В этой главе рассмотрим новую функцию — 3DOrbit, которая дает возможность производить быстрые повороты и зумирование тонированных и каркасных моделей в реальном режиме времени. При

оши 3DOrbit можно динамически создавать, просматривать, вы-п0 ть или редактировать трехмерные модели с любого угла зрения

изометрии. Благодаря интегрированным контекстным меню Autocad можно динамически переходить от изометрии к видам в пспективе. Кроме того, можно видеть сечения модели динами-гкими плоскостями, что облегчает визуальное понимание слож-тх трехмерных моделей, просматривать внутренние элементы сборочных чертежей.

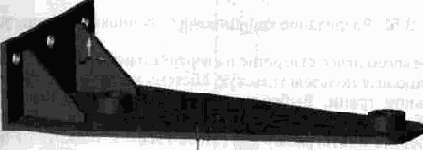

Такие новые инструменты визуализации, как передняя и задняя секущие плоскости, помогают дизайнерам лучше понимать и передавать свои замыслы. Кроме того, разнообразные режимы тонирования, такие как скрытый каркас или тонирование по методу Гуро, могут быть применены в различных видовых экранах, позволяя работать как в двухмерных, так и в трехмерных видах одновременно без особых усилий.

Рассмотрим несколько примеров использования новой функции.

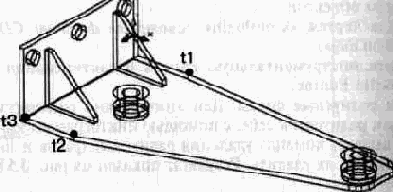

1. Откройте чертеж “Korpus” (смотрите файл на CD-ROM — “Korpus.dwg”).

2. Для этого примера нам потребуются две инструментальные панели — Shade и 3DOrbit. Вызовите их, щелкнув правой клавишей мыши на любой инструментальной панели и выбрав соответственно Shade и 3DOrbit.

3. Используя пиктограмму, вызовите команду 3DOrbit из основной панели инструментов.

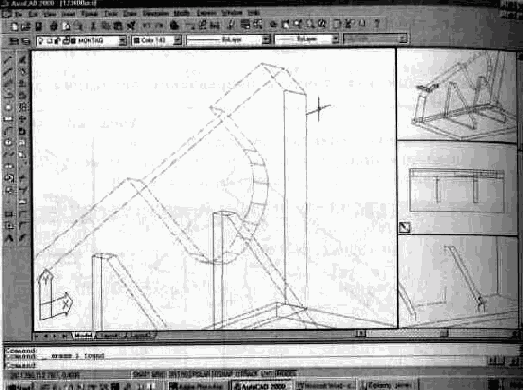

4. Переместите указатель (представленный в виде двух орбит) в центр появившейся окружности и, удерживая левую кнопку мыши, установите новый ракурс детали. Если указатель будет размещен вне пределов круга (указатель мыши изменится на пиктограмму в виде дуги вращения), то при перемещении курсора модель будет вращаться вокруг центральной точки экрана.

На заметку

Для изменения точки зрения (в случае, когда деталь уходит за пределы экрана) можно использовать команду Dview, опция Point (подробное описание приведено в руководстве пользователя).
