Основы AutoCAD


Функции работы с трехмерными объектами - часть 4


22. Нажмите ОК.

23. Установите в каждом экране свой вид тонирования (выберите из инструментальной панели Shade), в одном из окон включите секущие плоскости. Вы видите, что в созданных четырех видовых экранах режимы тонирования не зависят друг от друга.

Пользовательские системы координат ПСК (UCS)

Как начинающие, так и опытные пользователи смогут значительно Упростить работу в двухмерном и трехмерном пространстве при по-мощи новой функции ПСК в видовых экранах.

Пользовательская система координат (ПСК) теперь может задаваться на уровне видового экрана. Это позволяет пользователям переходить от одного видового экрана, или вида, к другому без пере-страивания ПСК при каждом переходе на новую рабочую плоскость. С помощью новой функции ПСК в видовых экранах можно задавать режим, при котором ПСК будет устанавливаться автоматически относительно текущего вида, или видового экрана, тем самым экономя время и повышая эффективность. Предустановленные ортогональные ПСК (или фронтальный вид, а также виды сверху и сбоку) можно задавать и создавать при помощи нового диалогового окна Viewports. Рассмотрим пример, иллюстрирующий применение функции ПСК в процессе редактирования детали.

1. Откройте чертеж “123400ucs” (смотрите файл на CD-ROM— “123400ucs.dwg”).

2. Используя пиктограмму (Display Viewports Dialog), откройте диалоговое окно видовых экранов Viewports.

3. Перейдите на закладку Named Viewports.

4. Выберите созданный ранее именованный набор экранов “пример UCS” (рис. 3.43).

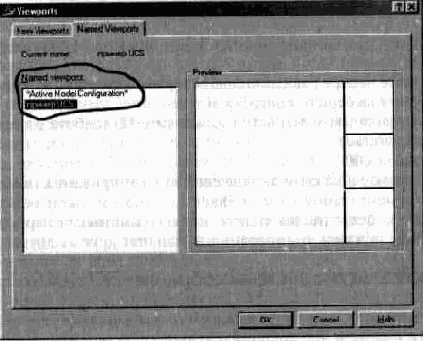

Рис. 3.43. Диалоговое окно Viewports, закладка Named viewports

5. Нажмите ОК. Вы видите, что в каждом видовом окне знак пользовательской системы координат соотнесен со своим видом. В каждом из окон доступны команды рисования и редактирования, все UCS — независимые (пиктограмма типа “сломанный карандаш” отсутствует).

6. Измените вид значка UCS на двухмерный. Для этого нужно в панели инструментов Shade выбрать пиктограмму (2D Wireframe).

7. Перейдите в правый верхний видовой экран (рис. 3.44а).
