• Доступ к секущим плоскостям

возможен через контекстное

меню по нажатии правой кнопки мыши (рис. 3.40).

Рис. 3.40. Контекстное меню выбора секущей плоскости

14. Вызовите созданный нами ранее Vidl. Это можно сделать двумя способами:

• переместите курсор в поле основной рабочей области и щелкнув правой кнопкой мыши, выберите из открывшегося контекстного меню (рис. 3.41) Saved Views => Vidl;

• из выпадающего меню инструментальной панели 3DOrbit выберите Vidl.

Рис. 3.41. Выбор записанного вида на модель с использованием контекстного меню

15. В наши дни все более актуальным становится требование к эффективной презентации разработанного проекта. Эту задачу можно решить, используя пиктограмму ЙЩ (Continues Orbit) — вращение тонированных объектов в реальном режиме времени. Нажав пиктограмму, установите курсор в середине корпуса и, удерживая нажатой левую клавишу мыши, протяните курсор в направлении выбранного вами движения. Отпустив мышь, вы увидите, что модель будет плавно продолжать вращение. Для выхода из команды нажмите Esc, пробел, Enter или Close в контекстном меню.

16. В процессе вращения можно менять виды тонирования. Пока деталь вращается, попробуйте выбирать различные режимы тонирования из панели Shade.

17. Трехмерные объекты можно просматривать в перспективном виде. Для этого включите Continuous Orbit, и, нажав правую кнопку мыши в появившемся контекстном меню, включите опцию Prospective. Вы можете включать различные режимы тонирования и устанавливать секущие плоскости.

На заметку

Непосредственно редактирование в перспективном виде запрещено.

18. рассмотрим еще один важный аспект. В разных видовых экранах можно установить различные режимы тонирования.

19. Используя пиктограмму (Display Viewports Dialog), откройте диалоговое окно Viewports (рис. 3.42).

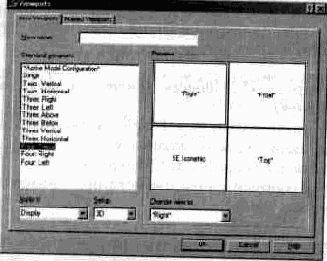

Рис. 3.42. Диалоговое окно Viewports, закладка New Viewports

20. Сделайте четыре равных видовых экрана. Для этого в окне Standard viewports выберите Four: Equal.

21. В выпадающем меню Setup установите 3D (работа в трехмерном пространстве).
