8. В окне Layer Name (Имя слоя) введите фильтр поиска — *hid* (найти все слои с таким фрагментом текста). Нажмите клавишу Add и затем Close.

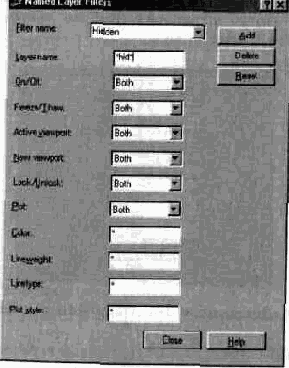

Рис. 3.62. Создание именованного фильтра Hidden

На заметку

Значение фильтров сохраняется в чертеже.

9. Щелкните правой кнопкой мыши в поле диалогового окна работы со слоями и из контекстного меню выберите именованный фильтр Hidden (рис. 3.63).

10. Выберите все отфильтрованные слои (щелкните правой клавишей мыши и выберите в контекстном меню Select All) и выключите их (щелкните по пиктограмме в виде лампочки — все они должны погаснуть).

11. Нажмите ОК.

Изменим параметры штриховки на правом видовом экране В.

Рис. 3.63. Выбор именованного фильтра Hidden

1. Выделите штриховку в правом окне и, щелкнув правой кнопкой мыши, выберите в появившемся контекстном меню строку Hatch Edit.

2. В открывшемся диалоговом окне Hatch Edit в окне Scale (рис. 3.64) подберите масштаб штриховки (выбрав значение, используйте кнопку Preview (слева внизу)).

Рис. 3.64. Диалоговое окно Hatch Edit, закладка Quick

3. Нажмите ОК.

4. Измените цвет штриховки на красный.

5. Сохраните чертеж под именем “Detal list”.
