Доступ к файлам через Web - часть 2


to Favorites

Эта функциональность позволяет внедрять или просматривать в диалоговом окне Open или вызывать посредством функции Favorites любые указатели URL по всему миру.

Кроме того, AutoCAD 2000 дает возможность привязки внешних ссылок по адресам URL, с тем чтобы привязанный чертеж всегда соответствовал последним изменениям. Эти дополнительные возможности поиска и сохранения на Internet, а также распознавания URL делают AutoCAD 2000 эффективным, быстрым и простым приложением, дружественным с Internet.

На заметку

Функция доступна через интерфейс программирования API, так что разработчики могут также осуществлять доступ к Intemet/URL.

Создание гиперссылок

1. Загрузите чертеж “Elevation”, он входит в стандартную установку AutoCAD (“\\ACAD2000\SAMPLE\Elevation.dwg”).

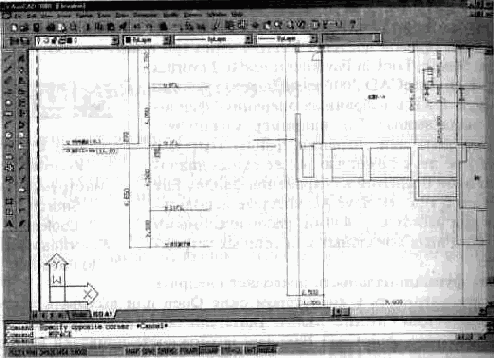

2. Перейдите в пространство модели (щелкните левой кнопкой мыши внутри видового экрана) и увеличьте левый нижний угол чертежа (рис. 4.2).

3 Привяжем гиперссылку к примитивам с текущего чертежа. Нажмите пиктограмму (Insert Hyperlinks) и в ответ на запрос системы вьщелите объект так, как показано на рис. 4.3.

Рис. 4.2. Внешний вид чертежа после увеличения

4. Нажмите ОК.

5. В появившемся диалоговом окне Insert Hyperlink, используя кнопку Browse, найдите чертеж “Istfloor”, входящий в стандартную установку AutoCAD (“\\ACAD2000\SAMPLE\lstfloor.dwg”).

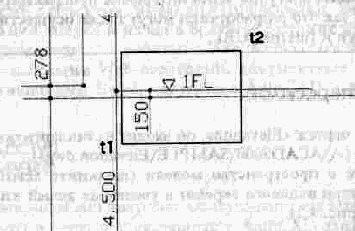

Рис. 4.3. Выбор объектов, к которым в дальнейшем будет прикреплена гиперссылка

6. В окне Hyperlink description (рис. 4.4) введите “Open Istfloor.dwg”

7. Нажмите ОК.

Рис. 4.4. Диалоговое окно Insert Hyperlink

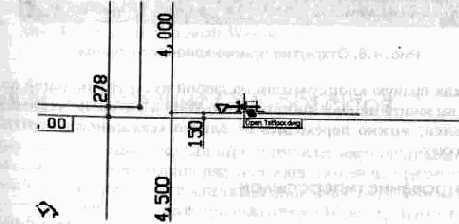

8. Теперь, если вы подведете указатель мыши к выделенным ранее объектам, через короткое время появится Internet-курсор, обеспечивающий динамическую обратную связь при сталкивании с объектами с гиперссылкой в чертеже, и сообщение (рис. 4.5), информирующее об объектах, к которым привязана гиперссылка.

Рис. 4.5. Internet-курсор и информация о наличии гиперссылки

На заметку

Если подсказка не появляется, вызовите диалоговое окно Options (закладка User Preference) и установите метку в окне Hvperlink.
