Основы AutoCAD


Центр управления AutoCAD DesignCenter (ADC)


Центр управления AutoCAD DesignCenter организует данные в логическую структуру и ускоряет работу с чертежами. Внешне он напоминает Windows Explorer и позволяет быстро находить, просматривать, вызывать и применять специфические компоненты чертежа (например, блоки, слои и типы линий) из открытых или закрытых файлов AutoCAD независимо от их местоположения (на локальных или удаленных дисках).

Дополнительная автоматизация доступна для блоков: если блок и целевой чертеж имеют присвоенные единицы измерения, то блок автоматически масштабируется с тем, чтобы подстроиться под единицы измерения текущего чертежа.

В ADC также входит мощный инструмент поиска, позволяющий отыскивать чертеж, используя информацию о его содержимом (название слоев или блоков, краткая информация о чертеже, дата выполнения и т.д.).

Как только чертеж найден ADC, его можно загрузить (полностью или по отдельным компонентам) напрямую в текущий открытый чертеж.

Таким образом, AutoCAD DesignCenter позволяет:

• выбирать информацию с локальных компьютеров, сетевых дисков и Internet;

• иметь прямой доступ к наиболее часто используемым проектным данным через закладку Favorites, создавая короткие ключи к файлам и директориям;

• осуществлять поиск по информации в блоке или описанию чертежа (Drawing properties — Summary);

• использовать окно предварительного просмотра файлов чертежей и растровых файлов;

• использовать окно описания выбранных компонентов чертежа;

• открывать файлы методом перетаскивания из дерева каталогов в текущий чертеж;

• просматривать дерево каталогов с файлами и поддерживать работу с ARX-приложениями.

Основы работы с AutoCAD DesignCenter

Загрузка рабочего окна AutoCAD DesignCenter осуществляется несколькими способами:

1. Вводом в командной строке ADCENTER.

2. С помощью пиктограммы jlJJ (AutoCAD DesignCenter) или меню Tools => AutoCAD DesignCenter.

  • С помощью комбинации клавиш Ctrl-2.
  • Пример использования ADC

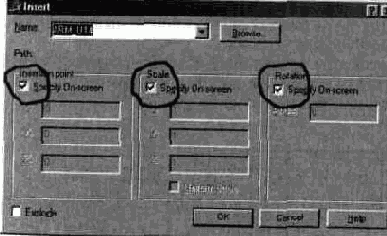

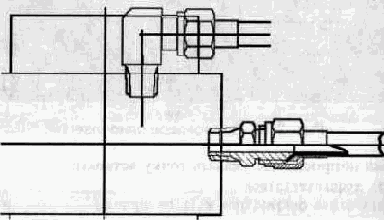

    1. Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).
