Соединение винтом


включает соединяемые детали и винт с шайбой. В соединениях винтами с потайной головкой и установочными винтами шайбу не ставят.

У одной из соединяемых деталей должно быть гнездо с резьбой для конца винта, а в другой - гладкое сквозное отверстие диаметром dо= =(1,05...1,10)d. Если применяется винт с потайной или полупотайной головкой, то соответствующая сторона отверстия детали должна быть раз-зенкована под головку винта (рис. 230).

Длина винта определяется по формуле l = Н = SШ + l1, где Н — толщина присоединяемой детали; SШ — толщина шайбы; l1 — длина ввинченного резьбового конца винта, которая назначается для соответствующего материала, как для шпильки.

Расчетная длина винта округляется до стандартного значения длины.

Изображение винтового соединения на чертеже выполняется подобно болтовому соединению по относительным размерам. Относительные размеры головок винта указаны на рис. 231.

На винтовом соединении граница резьбы на стержне винта должна находиться внутри гладкого отверстия, запас резьбы, не использованный при ввинчивании, равен примерно трем шагам резьбы (З.Р). Если диаметр головки винта меньше 12 мм, то шлиц рекомендуется изображать одной утолщенной линией. На виде сверху шлиц в головке показывается повернутым на 45°. На чертеже соединения наносят три размера: диаметр резьбы, длину винта, диаметр отверстия для прохода винта.

Трубное соединение состоит из соединяемых труб и соединительных деталей трубопроводов. При соединении двух труб муфтой кроме муфты в соединение входят контргайка и прокладка (рис. 232).


Чертежи трубных соединений выполняются по размерам их деталей как конструктивные чертежи, без упрощений. Перед тем как приступить к вычерчиванию трубного соединения, необходимо по значе-


Рис. 231

нию условного прохода Dy подобрать по таблицам соответствующих стандартов размеры труб и соединительных частей.

Более подробно правила выполнения чертежей труб и трубопроводов изложены в ГОСТ 2.411—72.

Винтовые (ходовые) соединения относятся к подвижным разъемным соединениям.
В этих соединениях одна деталь перемещается относительно другой детали по резьбе. Обычно в этих соединениях применяются резьбы трапецеидальная, упорная, прямоугольная и квадратная. Чертежи винтовых соединений выполняются по общим правилам.

Зубчатое (шлицевое) соединение представляет собой многошпоночное соединение, в котором шпонка выполнена заодно с валом и расположена параллельно его оси. Зубчатые соединения, как и шпоночные, используются для передачи крутящего момента, а также в конст-



Рис. 232



Рис. 233



Рис. 234

рукциях, требующих перемещения деталей вдоль оси вала, например в коробках скоростей.

Благодаря большому числу выступов на валу зубчатое соединение может передавать большие мощности по сравнению со шпоночным соединением и обеспечивать лучшую центровку вала и колеса.

По форме поперечного сечения зубья (шлицы) бывают прямобочные, эвольвентные и треугольные (рис. 233).

ГОСТ 2.409—74 устанавливает условные изображения зубчатых валов, отверстий и их соединений.

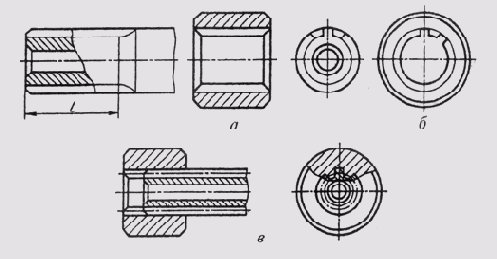

Окружности и образующие поверхности выступов (зубьев) валов и отверстий показывают на всем протяжении основными линиями (рис. 234). Окружности и образующие поверхностей впадин показывают сплошными тонкими линиями, а на продольных разрезах — сплошными основными линиями.

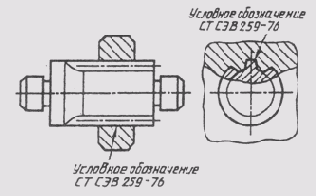

При изображении зубчатых соединений и их деталей, имеющих эвольветный или треугольный профиль, делительные окружности и
